【产品】低功耗、6输出、PCIe Gen 3差分时钟缓冲器满足英特尔DB1200ZL规范

　　SILICON LABS（芯科科技）是领先的芯片、软件和解决方案供应商，可为用户提供定制及通用产品，包括高性能混合信号的微控制器产品、时钟及晶振、隔离及电源产品、音视频产品、无线产品，其屡获殊荣的技术正在塑造物联网、互联网基础设施、工业自动化、消费电子和汽车市场的未来。

　　Si53106是一款由Silicon Labs（芯科科技）推出的低功耗，6输出，差分时钟缓冲器，其可满足英特尔DB1200ZL规范的所有性能要求。该器件针对英特尔®QuickPath互连（英特尔QPI），并对PCIe Gen 1 / Gen 2 / Gen 3 / Gen 4，SAS，SATA和英特尔可扩展内存互连（Intel SMI）应用程序的参考时钟进行了优化。该器件的VCO经过优化，可支持100 MHz和133 MHz的工作频率以及支持PCIe和QPI，扩频技术。同时，其支持PLL或旁路模式，PLL带宽SW SMBUS编程覆盖HW引脚的锁存值，SMBus地址可配置为允许单个控制网络中的多个缓冲器3.3 V电源电压操作。每个差分输出都有一个专用的硬件输出使能引脚，可实现最大的灵活性和功耗。同时，其具有六路0.7 V低功耗，推挽式，HCSL兼容PCIe Gen 3输出。每个输出时钟都有单独OE HW引脚。

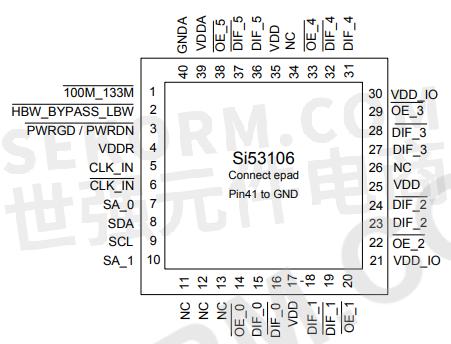

　　Si53106时钟缓冲器的 I/O电源电压值的范围为1.05~3.3V，具有50ps输出至输出偏斜，工作环境温度范围为-40~85℃，使其能适用于多种苛刻的环境中。同时其采用40引脚的QFN封装，体积小，结构紧凑。使用Silicon Labs PCIe时钟抖动工具可以快速简便地测量PCIe时钟抖动，广泛适用于服务器和数据中心中！
