天线的主要技术指标

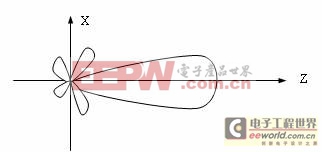

　　天线辐射的电场强度在空间各点的分布是不一样的，为了描述天线这种辐射强度的分布情况，我们可以用矢量来表示。把天线放置于坐标原点，并使其轴向与z轴方向重合，所有的矢量从原点出发，其长度代表电场强度。用连线连接各矢量端点，所围成的包络，就是天线的方向图。显然，方向图是三位的，但通常取其水平和垂直两个切面，故有水平方向图和垂直方向图，或E面(平行于电场)和H面（垂直于电场方向)方向图，如图3-25所示。

　　方向图反映了天线集中辐射能的情况。通常，方向图有许多叶瓣，最大辐射方向的叶瓣叫主瓣，其它叶瓣叫旁瓣(或付瓣)。主瓣宽度定义为当信号功率下降到最大辐射方向功率值的一半即-3dB)(即场强下降为最大值的0.707倍) 处，两点之间的夹角宽度。一般情况下，口径为D的向抛物面天线，其主瓣宽度可用下式估算：

　　天线的噪声来源可分为外部和内部。由反射面和馈源本身的损耗引起的噪声为内部噪声；由天线所处的环境中存在的噪声的影响，其中包括空间大气吸收、宇宙噪声和地面热辐射等，为外部噪声。地面热辐射噪声往往通过碰地的天线主瓣和旁瓣进入天线的，故天线主瓣和旁瓣小的天线其噪声温度也越小。对于C波段天线K左右。
